鄭州蝸殼式混流泵的出水形式及結構闡述

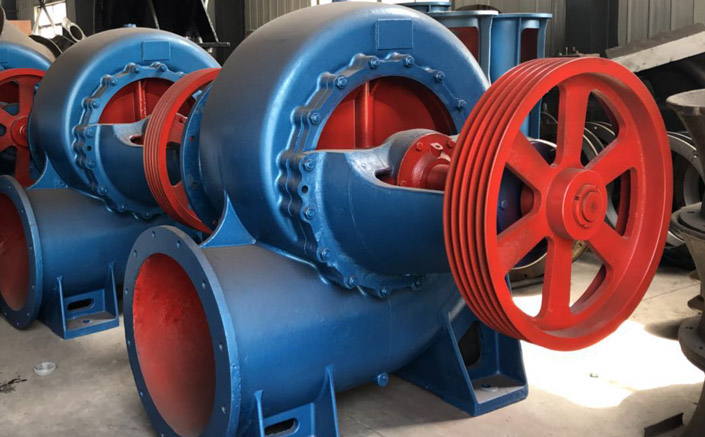

蝸殼式混流泵有直接傳動和變速傳動兩種傳動型式，常用動力是電動機和柴油機。100HW~300HW泵為垂直向上出水，400HW~800HW泵為水平出水，350HW泵有垂直出水和水平出水兩種型式。

蝸殼式混流泵HW型泵主要有泵蓋、葉輪、泵體、泵軸、軸套及軸承體（口徑≤350mm）或軸承架（口徑≥400mm）等主要零件構成。

蝸殼式混流泵與帶軸向?qū)�葉的混流泵相比，性能曲線平滑、關死軸功率小，但殼體比一般混流泵大。此外，因不必設水中軸承，內部結構簡單。臥式泵根據管路的布置情況，可以在與軸垂直的平面內的任何方向壓出，而吸入方向是軸向的。立式泵，從軸向吸入，在水平面內的任何方向壓出。

臥式:混流泵的泵體上都帶有泵腳，泵體分后開式,前開式及前后開式。不論那種型式的泵體上都有填料箱和軸承箱。有的在軸承箱上帶有底板。為了從泵的分開側，把內部的零件取出米，泵體分開處的止口直徑，應大于葉輪外徑的較大尺寸。尤其是在化學工業中使用的時候，采用把泵體看作是管路的一部分，不使泵體與管路離開，就可以把轉子部分從后面取出來的結構。

蝸殼式混流泵泵蓋分別于泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小，會產生摩擦；間隙過大，會導致泵體內的壓力水大量回流，使泵的效率降低。實際使用的事宜間隙為0.3~0.7mm（將泵軸推向泵的進口端），間隙可用增減紙墊厚度來調整。
